OIS (광학식 손떨림 보정, Optical Image Stabilization), 카메라 모듈

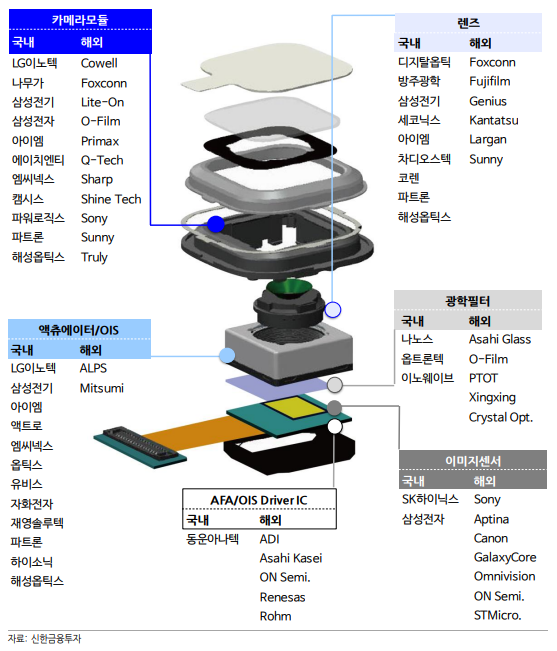

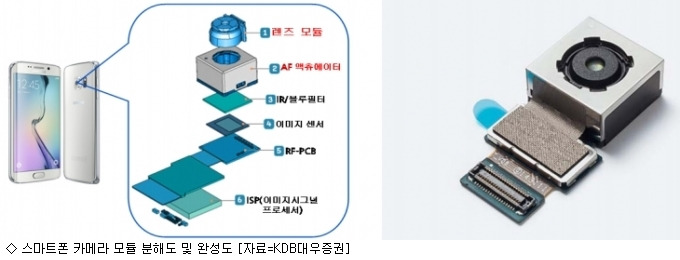

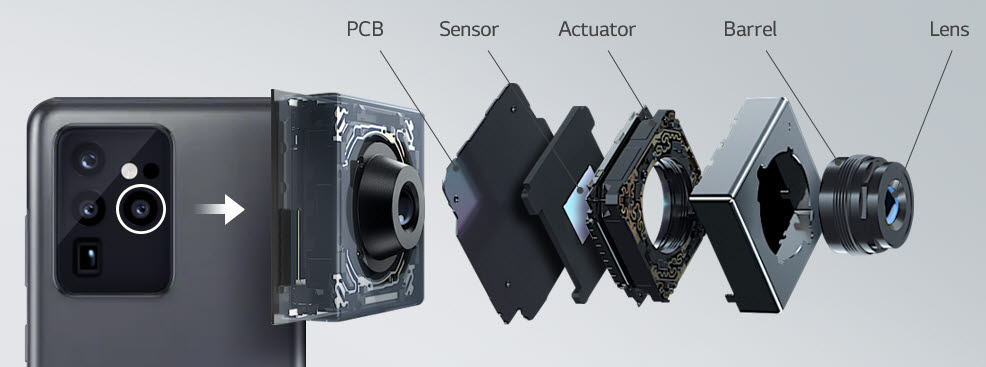

카메라 모듈은 일반적으로 다음과 같은 주요 구성 요소들로 이루어집니다:
1. 렌즈
2. 이미지 센서

3. AF 액추에이터
  - 기능: 렌즈의 초점을 자동으로 조절합니다.
  - 위치: 일반적으로 렌즈 시스템 내부에 위치합니다.
  - 작동 방식: 렌즈를 광축 방향으로 움직여 초점을 맞춥니다.

4. OIS 시스템
  - 기능: 카메라의 미세한 움직임을 보정하여 흔들림을 줄입니다.
  - 위치: 렌즈 시스템 또는 이미지 센서 주변에 위치할 수 있습니다.
  - 작동 방식: 렌즈나 센서를 물리적으로 움직여 흔들림을 상쇄합니다.

5. 기타 전자 부품 (자이로스코프, 컨트롤러 등)



최신 카메라 모듈 설계에서는 AF와 OIS 기능을 통합하여 더욱 컴팩트하고 효율적인 시스템을 구현하고 있습니다.

예를 들어..
- AF 코일과 OIS 코일을 동일한 영구 자석과 함께 사용하여 공간을 절약합니다.
- OIS 액추에이터를 렌즈의 AF 구동 범위 내에 배치하여 전체 두께를 최소화합니다.



이러한 통합 설계는 스마트폰과 같은 소형 기기에서 특히 중요하며, 카메라 모듈의 성능을 향상시키면서도 크기를 줄이는 데 기여합니다.



===================

광학식 손떨림 보정(OIS, Optical Image Stabilization)은 카메라 시스템에서 중요한 역할을 하는 기술입니다.

1. OIS의 구조
 - 자이로스코프: 카메라의 움직임을 감지합니다.
 - 컨트롤러 IC: 자이로스코프의 데이터를 처리하고 액추에이터를 제어합니다.

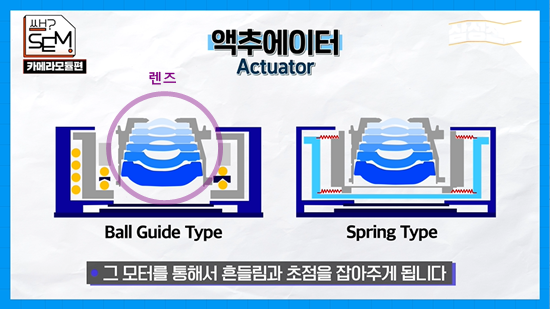

 - 액추에이터: 렌즈나 센서를 물리적으로 움직입니다.
 - 렌즈 또는 센서: 액추에이터에 의해 이동되어 흔들림을 보정합니다.



2. OIS의 역할
 - 손떨림 보정: 사용자의 손떨림으로 인한 영상 열화를 줄입니다.
 - 화질 향상: 빛의 왜곡을 줄여 선명한 이미지를 제공합니다.
 - 저조도 성능 개선: 느린 셔터 속도에서도 선명한 사진을 촬영할 수 있게 합니다.



3. OIS의 적용 분야
 - 스마트폰 카메라: 2010년대 초중반부터 플래그십 모델에 탑재되기 시작했으며, 현재는 대부분의 고급 스마트폰에 적용되고 있습니다.
 - 디지털 카메라: DSLR 및 미러리스 카메라에서 광범위하게 사용됩니다.
 - 비디오 카메라: 동영상 촬영 시 안정적인 영상을 제공합니다.
 - 드론 카메라: 공중 촬영 시 발생하는 진동을 줄이는 데 활용됩니다.
 - 보안 카메라: 야간이나 저조도 환경에서의 화질 개선에 사용됩니다.



4. OIS의 장단점
 - 장점: 디지털/전자식 손떨림 보정에 비해 화질 손실이 적습니다.
            저조도 환경에서 특히 효과적입니다.
 - 단점: 카메라 모듈의 크기와 복잡성이 증가합니다.
            전력 소비가 증가할 수 있습니다.



=====================
