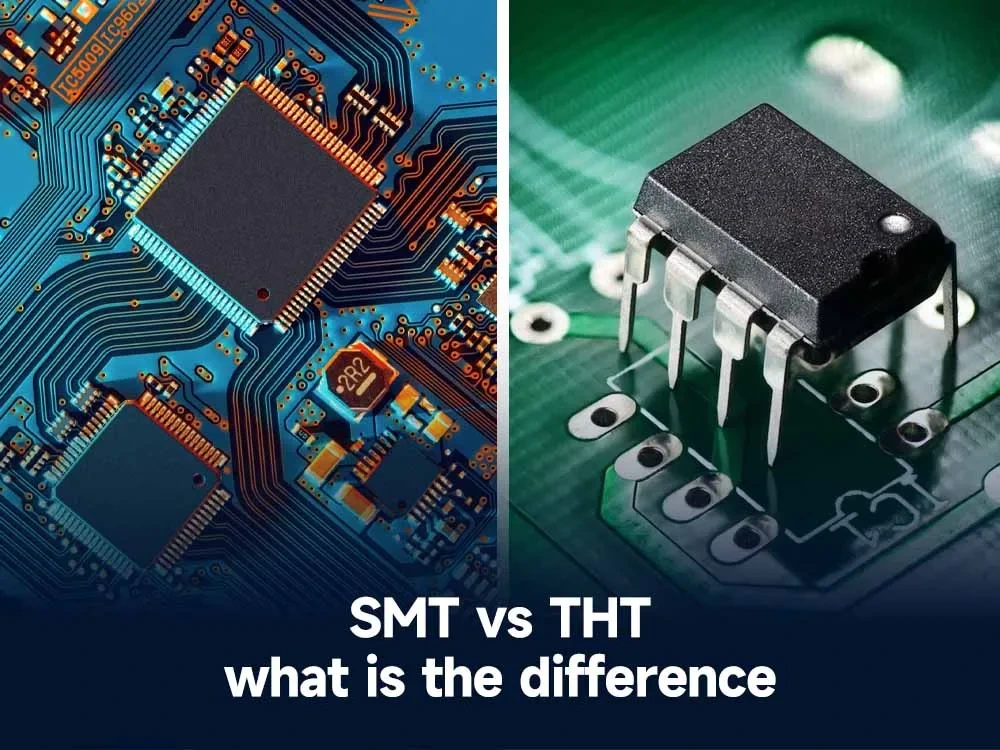

SMT(Surface Mount Technology, 표면실장기술) vs THT

SMT(Surface Mount Technology, 표면실장기술)는 전자 제품 제조에서 널리 사용되는 중요한 기술입니다. SMT는 현대 전자 제품의 소형화, 고성능화, 대량 생산을 가능하게 하는 핵심 기술로, 지속적인 발전이 이루어지고 있습니다. 주요 특징은 다음과 같습니다:



1. 정의:
  - 전자 부품을 PCB 표면에 직접 실장하는 기술입니다.
  - 기존의 THT(Through-Hole Technology)와 대비됩니다.



2. 장점:
  - 소형화: 더 작은 부품과 고밀도 실장이 가능합니다.
  - 성능 향상: 전기적 성능이 개선되고 고주파 특성이 우수합니다.
  - 자동화: 대량 생산에 적합한 자동화 공정이 가능합니다.
  - 비용 절감: 생산성 향상으로 제조 비용이 절감됩니다.



3. 주요 공정:
  - 솔더 페이스트 인쇄
  - 부품 실장 (Pick and Place)
  - 리플로우 솔더링
  - 검사 (AOI, X-ray 등)



4. 사용 부품:
  - SMD(Surface Mount Device): 리드가 짧거나 없는 소형 부품들



5. 적용 분야:
  - 스마트폰, 태블릿 등 모바일 기기
  - 컴퓨터, 노트북
  - 자동차 전자 시스템
  - 의료기기, 산업용 장비 등



6. 발전 동향:
  - 더욱 미세한 부품 실장 기술 개발
  - AI와 빅데이터를 활용한 공정 최적화
  - 친환경 솔더링 기술 적용





===============

SMT(Surface Mount Technology) 기술은 전통적인 THT(Through Hole Technology)와 비교하여 다음과 같은 주요 장점을 가지고 있습니다:



1. 높은 조립 밀도: SMT는 부품을 PCB 표면에 직접 실장하므로 더 작은 공간에 더 많은 부품을 배치할 수 있습니다.
2. 소형화 및 경량화: SMT 부품은 THT 부품보다 크기가 작고 가벼워 제품의 전체적인 크기와 무게를 줄일 수 있습니다.
3. 향상된 전기적 성능: SMT는 리드가 짧거나 없어 고주파 특성이 우수하고 전기적 간섭이 적습니다.
4. 자동화 및 높은 생산성: SMT는 자동화된 공정을 통해 대량 생산이 가능하며, 이는 생산성 향상으로 이어집니다.
5. 비용 절감: 자동화된 공정과 높은 생산성으로 인해 제조 비용을 절감할 수 있습니다.
6. 향상된 신뢰성: SMT 부품은 충격과 진동에 대한 저항력이 더 높아 제품의 신뢰성이 향상됩니다.
7. 양면 실장 가능: SMT는 PCB의 양면에 부품을 실장할 수 있어 공간 활용도가 높습니다.
8. 적은 드릴링: THT와 달리 SMT는 PCB에 많은 구멍을 뚫을 필요가 없어 제조 과정이 간소화됩니다.



==============



SMT(Surface Mount Technology) 기술은 고밀도 조립에 여러 가지 면에서 유리합니다:



1. 부품 크기 축소: SMT 부품(SMD)은 기존 THT 부품보다 크기가 훨씬 작습니다. SMD는 THT 부품의 1/4에서 1/10 크기로 2. 제작될 수 있어 동일한 공간에 더 많은 부품을 배치할 수 있습니다.
3. 표면 실장: SMT 부품은 PCB 표면에 직접 실장되므로, PCB 양면을 모두 활용할 수 있습니다. 이는 부품 밀도를 크게 높일 수 있는 요인입니다.
4. 공간 효율성: THT와 달리 PCB에 구멍을 뚫을 필요가 없어 보드 공간을 더 효율적으로 사용할 수 있습니다.
5. 미세 피치 가능: SMT는 매우 미세한 피치의 부품도 실장할 수 있어, 고밀도 설계가 가능합니다.
6. 자동화 적합성: SMT는 자동화된 픽앤플레이스 장비를 통해 정확하고 빠르게 부품을 배치할 수 있어 고밀도 조립에 적합합니다.

이러한 특성들로 인해 SMT 기술은 스마트폰, 웨어러블 기기 등 소형 전자제품의 고밀도 조립에 매우 유리하며, 현대 전자 제품의 소형화와 고성능화를 가능하게 하는 핵심 기술이 되었습니다.



===============



THT(Through-Hole Technology)와 SMT(Surface Mount Technology)는 전자 부품을 PCB에 실장하는 두 가지 주요 기술입니다. 두 기술의 주요 차이점은 다음과 같습니다:



1. 부품 실장 방식:
  - THT: 부품의 리드를 PCB의 구멍에 삽입하고 반대편에서 납땜합니다.
  - SMT: 부품을 PCB 표면에 직접 실장합니다.



2. 부품 크기와 밀도:
  - THT: 부품이 상대적으로 크고, 실장 밀도가 낮습니다.
  - SMT: 부품이 매우 작고, 고밀도 실장이 가능합니다.



3. 자동화 및 생산성:
  - THT: 수동 조립이 필요한 경우가 많아 자동화가 어렵습니다.
  - SMT: 고도로 자동화된 공정이 가능하여 생산성이 높습니다.



4. 기계적 강도:
  - THT: 부품과 PCB 간 연결이 강해 기계적 스트레스에 강합니다.
  - SMT: 상대적으로 기계적 강도가 낮지만, 진동에 대한 저항성은 우수합니다.



5. 비용:
  - THT: 구멍 가공 비용이 추가되어 상대적으로 비용이 높습니다.
  - SMT: 자동화와 고밀도 실장으로 비용 효율성이 높습니다.



6. 적용 분야:
  - THT: 대형 부품, 고전력 부품, 프로토타입에 적합합니다.
  - SMT: 소형 전자기기, 고주파 회로, 대량 생산에 적합합니다.



7. 수리 및 유지보수:
  - THT: 수리와 부품 교체가 상대적으로 쉽습니다.
  - SMT: 수리가 어렵고 특수 장비가 필요할 수 있습니다.



현대 전자 제품 제조에서는 SMT가 주로 사용되지만, THT도 여전히 특정 응용 분야에서 중요한 역할을 하고 있습니다. 많은 경우 두 기술을 혼합하여 사용하기도 합니다.
