코터 - 반도체 웨이퍼의 표면에 얇고 균일한 막을 형성하는 데 사용

코터는 반도체 제조 공정에서 매우 중요한 역할을 하는 장비입니다. 이 장비는 반도체 웨이퍼의 표면에 얇고 균일한 막을 형성하는 데 사용되며, 주로 포토리소그래피 공정에서 포토레지스트를 도포하는 데 사용됩니다.



○ 스핀 코터
1. 작동 원리: 스핀 코터는 웨이퍼의 중심에 포토레지스트와 같은 도포액을 떨어뜨리고, 웨이퍼를 고속으로 회전시켜 원심력을 이용해 도포액을 표면 전체로 확산시킵니다. 이를 통해 매우 얇고 균일한 막을 형성할 수 있습니다.



2. 응용 분야: 반도체 제조에서 포토리소그래피 공정의 필수적인 부분으로, 웨이퍼에 패턴을 형성하기 위한 포토레지스트 도포에 주로 사용됩니다. 또한, 광학 디스크와 같은 다른 전자 기기의 표면 처리에도 사용됩니다.



3. 장점: 스핀 코터는 매우 균일한 두께의 막을 형성할 수 있으며, 다양한 크기와 재질의 웨이퍼에 적용할 수 있습니다. 회전 속도와 도포액의 점도를 조절하여 막의 두께를 정밀하게 제어할 수 있습니다.







============================



스핀 코터는 회전 원심력을 이용하여 표면에 얇고 균일한 막을 형성하는 장비입니다. 이 장비는 주로 반도체 웨이퍼나 광학 디스크의 표면 처리에 사용됩니다. 스핀 코터는 도포막의 두께를 정밀하게 제어할 수 있는 장점이 있지만, 재료의 손실이 발생할 수 있습니다. 이러한 장비는 다양한 크기와 재질의 표면에 적용할 수 있으며, 반도체 제조에서 매우 중요한 역할을 합니다.

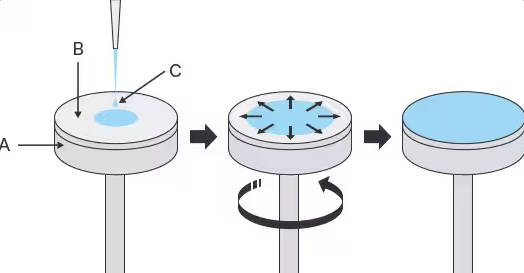

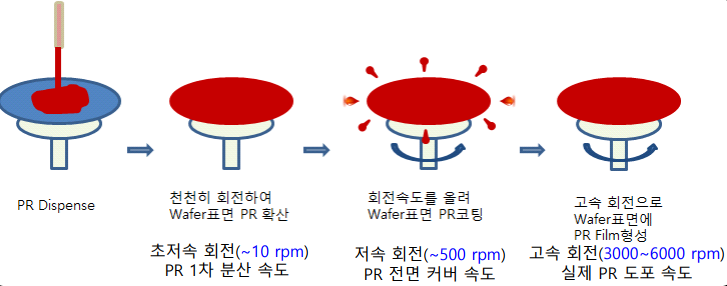

○ 스핀 코터의 작동 원리
1. 도포액 도포: 먼저, 도포액을 웨이퍼나 표면의 중심에 떨어뜨립니다.



2. 고속 회전: 장비가 표면을 고속으로 회전시키면, 원심력이 발생하여 도포액이 표면 전체로 퍼지게 됩니다.



3. 막 형성: 도포액이 표면 전체에 균일하게 퍼지면서 얇은 막을 형성합니다. 이 과정에서 도포막의 두께는 도포액의 점도, 회전 속도, 가속도, 그리고 건조 속도에 의해 결정됩니다.



4. 여분의 도포액 제거: 회전 원심력으로 인해 여분의 도포액은 표면 밖으로 날아가게 되어, 실제로 막을 형성하는 데 사용되는 액체량은 적습니다.





==================================



스핀 코터의 단점은 몇 가지가 있습니다:



1. 재료 손실: 스핀 코터는 회전 원심력을 이용하여 도포액을 표면 전체로 퍼뜨리기 때문에, 여분의 도포액이 표면 밖으로 날아가게 됩니다. 이로 인해 실제로 막을 형성하는 데 사용되는 액체량이 적하 액체량보다 적어 재료의 손실이 발생합니다.



2. 제한된 코팅 두께: 스핀 코팅은 매우 얇은 막을 형성하는 데 적합하지만, 두꺼운 코팅을 형성하는 데는 적합하지 않습니다. 따라서 특정 응용 분야에서는 사용이 제한될 수 있습니다.



3. 비용: 스핀 코팅에 사용되는 장비와 소재는 일반적으로 비용이 높을 수 있습니다. 이는 초기 투자 비용과 운영 비용에 영향을 미칠 수 있습니다.



이러한 단점에도 불구하고, 스핀 코터는 매우 균일한 막을 형성할 수 있는 장점이 있어 반도체 제조 및 다양한 산업 분야에서 널리 사용됩니다.
