디벨로퍼 장비 - 노광으로 화학성질이 변한 감광액을 제거하는 장비

디벨로퍼 장비는 반도체 제조 공정에서 포토리소그래피 단계의 중요한 부분을 담당합니다. 이 장비는 웨이퍼에 도포된 포토레지스트를 현상하여 원하는 패턴을 형성하는 데 사용됩니다. 쉽게 설명하자면, 디벨로퍼 장비는 사진을 현상하는 과정과 비슷한 역할을 합니다.



○ 디벨로퍼 장비의 작동 원리

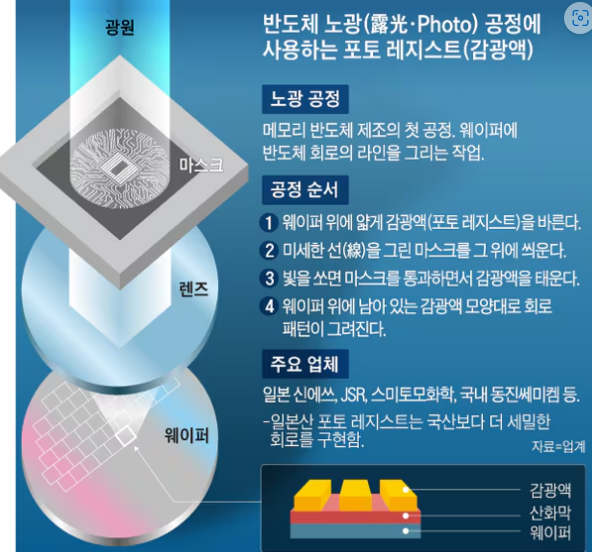

1. 포토레지스트 도포: 먼저, 웨이퍼 표면에 포토레지스트라는 감광성 물질을 도포합니다. 이는 빛에 반응하여 화학적 변화를 일으키는 물질입니다.



2. 노광: 포토레지스트가 도포된 웨이퍼에 빛을 쏘아 원하는 패턴을 형성합니다. 이 과정에서 빛이 닿은 부분과 닿지 않은 부분의 화학적 성질이 달라집니다.



3. 현상: 디벨로퍼 장비는 현상액을 사용하여 빛에 노출된 포토레지스트 부분을 제거합니다. 이 과정은 사진을 현상하여 이미지를 드러내는 것과 유사합니다. 노광된 부분이 제거되면서 웨이퍼 표면에 원하는 패턴이 형성됩니다.



4. 패턴 형성: 현상 과정을 통해 드러난 패턴은 이후 식각이나 증착 공정에서 사용되어 반도체 소자의 구조를 형성하는 데 기여합니다.



○ 디벨로퍼 장비의 중요성
1. 정밀도: 디벨로퍼 장비는 매우 작은 나노미터 단위의 패턴을 정확하게 형성해야 하므로, 높은 정밀도가 요구됩니다.



2. 반복성: 동일한 패턴을 여러 번 반복해서 형성할 수 있는 능력이 중요합니다.



3. 효율성: 빠른 속도로 많은 웨이퍼를 처리할 수 있어야 합니다.



디벨로퍼 장비는 반도체 제조에서 매우 중요한 역할을 하며, 고밀도 회로 설계와 소형화된 반도체 소자 제작에 필수적입니다.









=============================



노광을 통해 포토레지스트(감광액)가 빛에 반응하지만, 이 과정만으로 포토레지스트가 자동으로 사라지지는 않습니다. 노광 과정에서는 빛을 사용하여 포토레지스트의 화학적 성질을 변화시키는 역할을 합니다.



○ 포토레지스트의 작동 과정
1. 노광:

포토레지스트가 도포된 웨이퍼에 빛을 쏘아 특정 패턴을 형성합니다. 이때 빛에 노출된 부분의 포토레지스트는 화학적 성질이 변합니다. 양성 포토레지스트의 경우, 빛에 노출된 부분이 더 쉽게 용해되도록 변화합니다. 반대로, 음성 포토레지스트는 빛에 노출된 부분이 용해되지 않도록 경화됩니다.



2. 현상:

노광 후, 디벨로퍼 장비를 사용하여 현상액을 웨이퍼에 적용합니다. 이 과정에서 빛에 노출된 포토레지스트 부분이 용해되어 제거됩니다. 이로 인해 웨이퍼 표면에 원하는 패턴이 드러나게 됩니다.



따라서, 포토레지스트가 빛에 반응하여 화학적 변화를 겪지만, 실제로 빛에 노출된 부분이 사라지기 위해서는 디벨로퍼 장비를 통한 현상 과정이 필요합니다. 이 과정은 사진을 현상하여 이미지를 드러내는 것과 유사한 역할을 합니다.







==============================



디벨로퍼 장비는 반도체 제조 공정에서 포토리소그래피 단계의 중요한 부분을 담당합니다. 이 장비의 구조와 작동 방식은 다음과 같습니다:


○ 디벨로퍼 장비의 구조
1. 웨이퍼 로딩 시스템: 웨이퍼를 장비에 자동으로 로딩하고 언로딩하는 시스템입니다. 이는 공정의 효율성을 높이고, 웨이퍼를 손상 없이 처리할 수 있도록 도와줍니다.



2. 현상 챔버: 웨이퍼가 현상액에 노출되는 공간입니다. 이 챔버는 현상액을 균일하게 분사하여 웨이퍼 표면에 도포된 포토레지스트를 현상합니다.



3. 현상액 분사 시스템: 현상액을 웨이퍼 표면에 균일하게 분사하는 시스템입니다. 이 시스템은 현상액의 양과 분사 속도를 정밀하게 제어하여, 원하는 패턴이 정확하게 형성되도록 합니다.



4. 세척 및 건조 시스템: 현상 후 웨이퍼를 세척하여 잔여 현상액을 제거하고, 건조시켜 다음 공정에 준비되도록 합니다.



○ 디벨로퍼 장비의 작동 방식
1. 현상 과정: 노광된 웨이퍼가 장비에 로딩되면, 현상 챔버에서 현상액이 웨이퍼 표면에 분사됩니다. 이 과정에서 빛에 노출된 포토레지스트 부분이 용해되어 제거됩니다.



2. 패턴 형성: 현상 후, 웨이퍼 표면에는 빛에 노출되지 않은 포토레지스트 부분이 남아 원하는 패턴이 형성됩니다.



3. 세척 및 건조: 현상 후 웨이퍼는 세척 및 건조 과정을 거쳐, 다음 단계의 공정에 사용할 준비가 됩니다.



디벨로퍼 장비는 이러한 구조와 작동 방식을 통해 반도체 제조에서 매우 정밀한 패턴을 형성하는 데 중요한 역할을 합니다.
